Casa / Prodotti / Poli americani / Palo americano in alluminio / Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato

Palo americano in alluminio

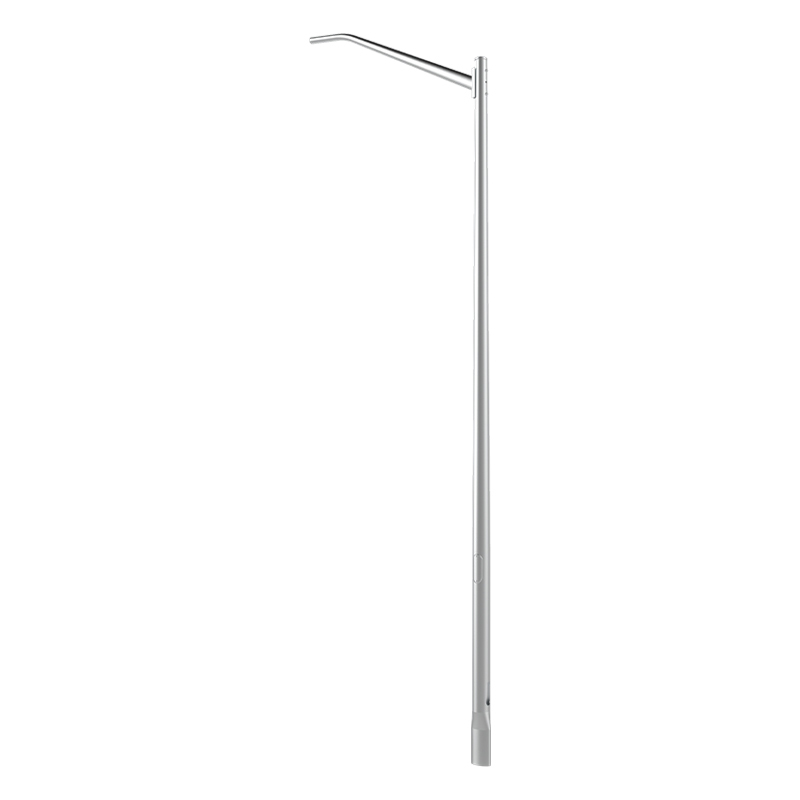

Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato
  • Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato
  • Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato

Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato

PALO

Confermando la norma ASTM B221, l'albero e il braccio del palo saranno realizzati tramite estrusione
AL6063. Dopo la saldatura della flangia di base, l'intero albero verrà sottoposto a trattamento termico T6 a tutta lunghezza.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

INCORPORA DETTAGLI

L'accesso al filo sarà previsto 24'' sopra il fondo del palo, con il fondo del palo appiattito per impedire la rotazione dell'albero del palo.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni
Precedente: Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio su flangia di base Prossimo: Bracci doppi conici in alluminio per palo della luce da 20 piedi a 40 piedi, montaggio su flangia di base

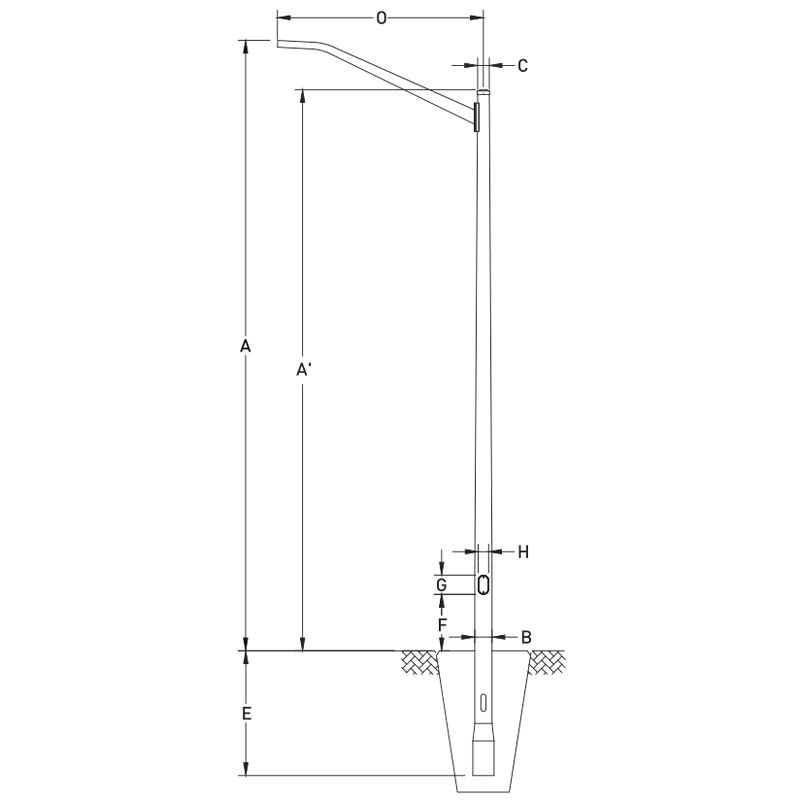

Codice articolo Altezza di montaggio
"Ft"
A 		Braccio
Lunghezza
"Ft"
O 		Palo
Altezza
"Ft"
A' 		Incorporare
Lunghezza
"Ft"
E 		In basso
Dia
"In"
B 		Top
Dia
"In"
C 		Muro
Spessore
"In" 		Porta
Altezza
"In"
F 		Porta
Dimensione
"In"
H*G 		Circa
Peso
"Ibs"
AP-60-45-C-19-X-XX-XX 20 4 19 4 6 4.5 0.156 18 3*5 92.68
AP-60-45-C-18-X-XX-XX 20 6 18 4 6 4.5 0.156 18 3*5 92.55
AP-60-45-C-17-X-XX-XX 20 8 17 4 6 4.5 0.156 18 3*5 94.78
AP-60-45-D-19-X-XX-XX 20 4 19 4 6 4.5 0.188 18 3*5 100.02
AP-60-45-D-18-X-XX-XX 20 6 18 4 6 4.5 0.188 18 3*5 107.87
AP-60-45-D-17-X-XX-XX 20 8 17 4 6 4.5 0.188 18 3*5 111.17
AP-60-45-C-24-X-XX-XX 25 4 24 4 6 4.5 0.156 18 3*5 109.6
AP-60-45-C-23-X-XX-XX 25 6 23 4 6 4.5 0.156 18 3*5 135.78
AP-60-45-C-22-X-XX-XX 25 8 22 4 6 4.5 0.156 18 3*5 127
AP-60-45-D-24-X-XX-XX 25 4 24 4 6 4.5 0.188 18 3*5 122.9
AP-60-45-D-23-X-XX-XX 25 6 23 4 6 4.5 0.188 18 3*5 131.34
AP-60-45-D-22-X-XX-XX 25 8 22 4 6 4.5 0.188 18 3*5 127.24
AP-70-45-C-24-X-XX-XX 25 4 24 5 7 4.5 0.156 18 4*6 128.34
AP-70-45-C-23-X-XX-XX 25 6 23 5 7 4.5 0.156 18 4*6 132.15
AP-70-45-C-22-X-XX-XX 25 8 22 5 7 4.5 0.156 18 4*6 132.84
AP-70-45-D-24-X-XX-XX 25 4 24 5 7 4.5 0.188 18 4*6 151.14
AP-70-45-D-23-X-XX-XX 25 6 23 5 7 4.5 0.188 18 4*6 154.18
AP-70-45-D-22-X-XX-XX 25 8 22 5 7 4.5 0.188 18 4*6 154.07
AP-80-45-D-29-X-XX-XX 30 4 29 5 8 4.5 0.188 18 4*6 195.3
AP-80-45-D-28-X-XX-XX 30 6 28 5 8 4.5 0.188 18 4*6 194.26
AP-80-45-D-27-X-XX-XX 30 8 27 5 8 4.5 0.188 18 4*6 193.29
AP-80-45-D-34-X-XX-XX 35 4 34 5 8 4.5 0.188 18 4*6 220.05
AP-80-45-D-33-X-XX-XX 35 6 33 5 8 4.5 0.188 18 4*6 193.29
AP-80-45-D-32-X-XX-XX 35 8 32 5 8 4.5 0.188 18 4*6 220.05
AP-80-45-E-34-X-XX-XX 35 4 34 5 8 4.5 0.25 18 4*6 230.83
AP-80-45-E-33-X-XX-XX 35 6 33 5 8 4.5 0.25 35 4*6 229.86
AP-80-45-E-32-X-XX-XX 35 8 32 5 8 4.5 0.25 18 4*6 287.74
AP-10-60-D-34-X-XX-XX 35 4 34 6 10 6 0.188 18 4*8 293.56
AP-10-60-D-33-X-XX-XX 35 6 33 6 10 6 0.188 18 4*8 290.76
AP-10-60-D-32-X-XX-XX 35 8 32 6 10 6 0.188 18 4*8 285.07
AP-80-45-D-38-X-XX-XX 40 6 38 6 8 4.5 0.188 18 4*6 273.47
AP-80-45-D-37-X-XX-XX 40 8 37 6 8 4.5 0.188 18 4*6 271.09
AP-80-45-E-38-X-XX-XX 40 6 38 6 8 4.5 0.25 18 4*6 260.55
AP-80-45-E-37-X-XX-XX 40 8 37 6 8 4.5 0.25 18 4*6 265.23
AP-10-60-D-38-X-XX-XX 40 6 38 6 10 6 0.188 18 4*8 323.43
AP-10-60-D-37-X-XX-XX 40 8 37 6 10 6 0.188 18 4*8 320.9
