Palo americano in alluminio

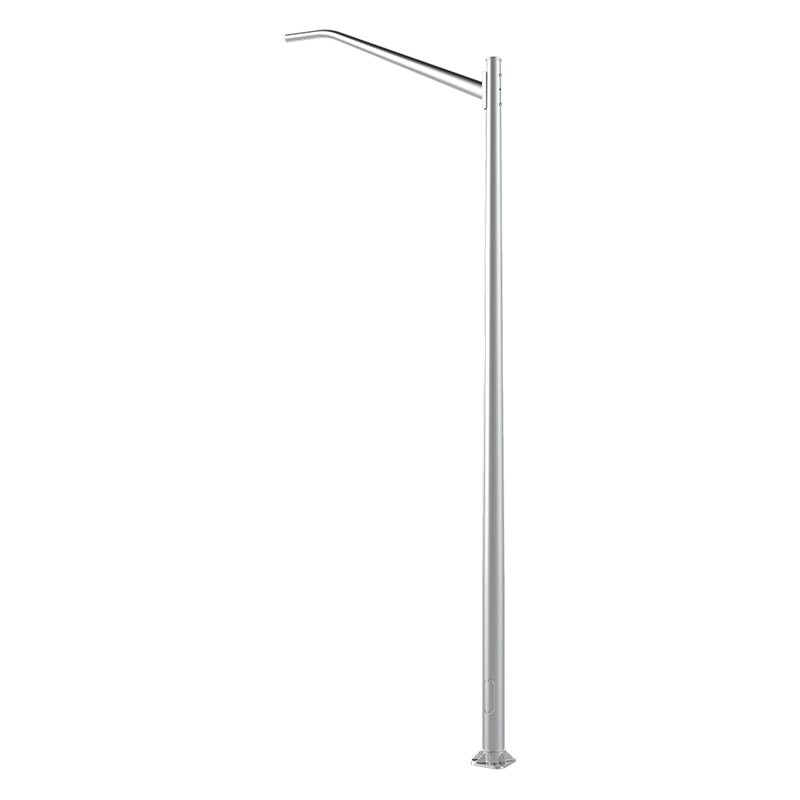

Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio su flangia di base
  • Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio su flangia di base
  • Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio su flangia di base

Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio su flangia di base

PALO

Confermando la norma ASTM B221, l'albero e il braccio del palo saranno realizzati tramite estrusione
AL6063. Dopo la saldatura della flangia di base, l'intero albero verrà sottoposto a trattamento termico T6 a tutta lunghezza.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

PIASTRA DI BASE

Flangia di base in alluminio pressofuso, realizzata in materiale A356-T6.

COPERTURA DI BASE

Copertura di base rotonda in alluminio pressofuso, realizzata in materiale A356.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni
Precedente: Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio piantato Prossimo: Palo luminoso conico in alluminio da 20 piedi a 40 piedi, montaggio piantato

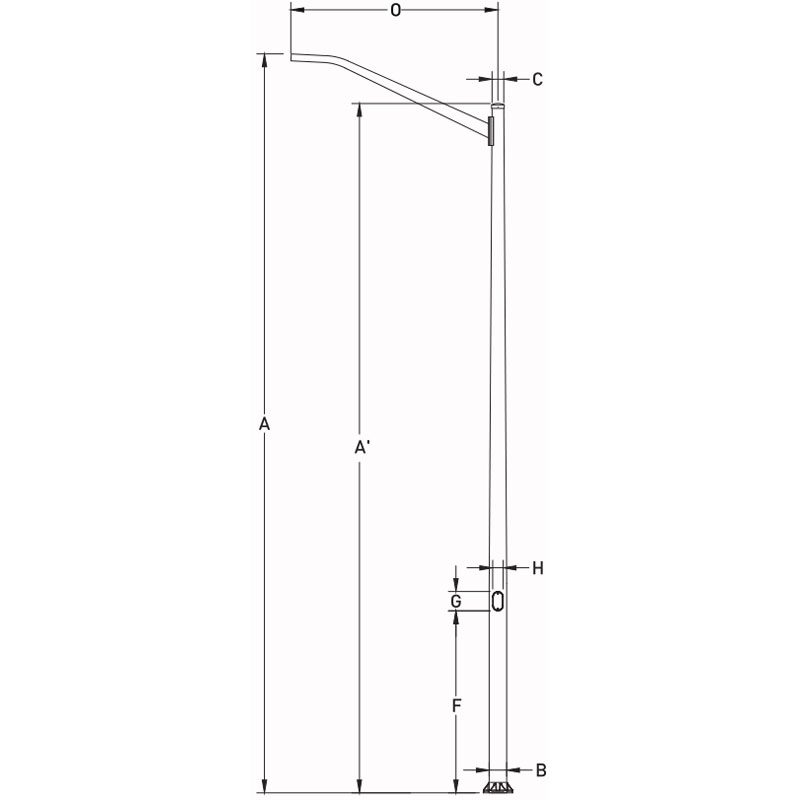

Codice articolo Altezza di montaggio
"Ft"
A 		Braccio
Lunghezza
"Ft"
O 		Palo
Altezza
"Ft"
A' 		In basso
Dia
"In"
B 		Top
Dia
"In"
C 		Muro
Spessore
"In" 		Porta
Altezza
"In"
F 		Porta
Dimensione
"In"
H*G 		Base
Piatto
"In" 		Bullone
Dimensione
"In" 		Bullone
Cerchio
"In" 		Circa
Peso
"Ibs"
AP-60-45-C-19-X-XX-XX 20 4 19 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 85.7
AP-60-45-C-18-X-XX-XX 20 6 18 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 85.56
AP-60-45-C-17-X-XX-XX 20 8 17 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 87.96
AP-60-45-D-19-X-XX-XX 20 4 19 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 99.36
AP-60-45-D-18-X-XX-XX 20 6 18 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 98.33
AP-60-45-D-17-X-XX-XX 20 8 17 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 101.63
AP-60-45-C-24-X-XX-XX 25 4 24 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 102.78
AP-60-45-C-23-X-XX-XX 25 6 23 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 99.36
AP-60-45-C-22-X-XX-XX 25 8 22 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 102.78
AP-60-45-D-24-X-XX-XX 25 4 24 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 126.24
AP-60-45-D-23-X-XX-XX 25 6 23 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 117.46
AP-60-45-D-22-X-XX-XX 25 8 22 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 113.36
AP-70-45-C-24-X-XX-XX 25 4 24 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 118.08
AP-70-45-C-23-X-XX-XX 25 6 23 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 118.52
AP-70-45-C-22-X-XX-XX 25 8 22 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 119.2
AP-70-45-D-24-X-XX-XX 25 4 24 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 137.5
AP-70-45-D-23-X-XX-XX 25 6 23 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 137.15
AP-70-45-D-22-X-XX-XX 25 8 22 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 137.04
AP-80-45-D-29-X-XX-XX 30 4 29 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 176.63
AP-80-45-D-28-X-XX-XX 30 6 28 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 175.6
AP-80-45-D-27-X-XX-XX 30 8 27 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 174.63
AP-80-45-D-34-X-XX-XX 35 4 34 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 201.4
AP-80-45-D-33-X-XX-XX 35 6 33 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 203.3
AP-80-45-D-32-X-XX-XX 35 8 32 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 202.3
AP-80-45-E-34-X-XX-XX 35 4 34 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 260.19
AP-80-45-E-33-X-XX-XX 35 6 33 8 4.5 0.25 35 4*6 12*12 1*36*4 11-12 261.25
AP-80-45-E-32-X-XX-XX 35 8 32 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 258.44
AP-10-60-D-34-X-XX-XX 35 4 34 10 6 0.188 18 4*8 13*13 1*48*4 13-15 260.83
AP-10-60-D-33-X-XX-XX 35 6 33 10 6 0.188 18 4*8 13*13 1*48*4 13-15 257.5
AP-10-60-D-32-X-XX-XX 35 8 32 10 6 0.188 18 4*8 13*13 1*48*4 13-15 255.12
AP-80-45-D-38-X-XX-XX 40 6 38 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 226.86
AP-80-45-D-37-X-XX-XX 40 8 37 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 230.54
AP-80-45-E-38-X-XX-XX 40 6 38 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 291.12
AP-80-45-E-37-X-XX-XX 40 8 37 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 288.59
AP-10-60-D-38-X-XX-XX 40 6 38 10 6 0.188 18 4*8 13*13 1*48*4 13-15 285.76
AP-10-60-D-37-X-XX-XX 40 8 37 10 6 0.188 18 4*8 13*13 1*48*4 13-15 283.6
