Palo americano in alluminio

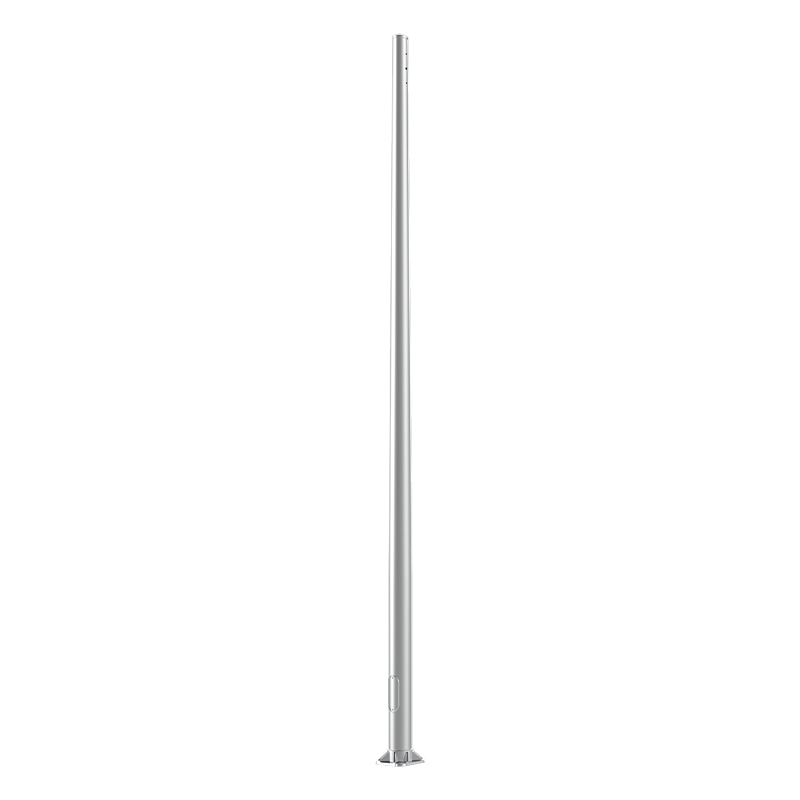

Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio flangia base
  • Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio flangia base
  • Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio flangia base

Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio flangia base

PALO

Confermando la norma ASTM B221, l'albero del palo sarà realizzato in AL6063 estruso; l'intero albero sarà trattato termicamente T6 a tutta lunghezza dopo la saldatura della flangia di base.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

PIASTRA DI BASE

Flangia di base in alluminio pressofuso, realizzata in materiale A356-T6.

COPERTURA DI BASE

Copertura di base rotonda in alluminio pressofuso, realizzata in materiale A356.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni
Precedente: Palo luminoso conico in alluminio da 10 piedi a 40 piedi, montaggio piantato Prossimo: Palo luminoso conico in alluminio da 10 piedi a 40 piedi con coperchio superiore, montaggio piantato

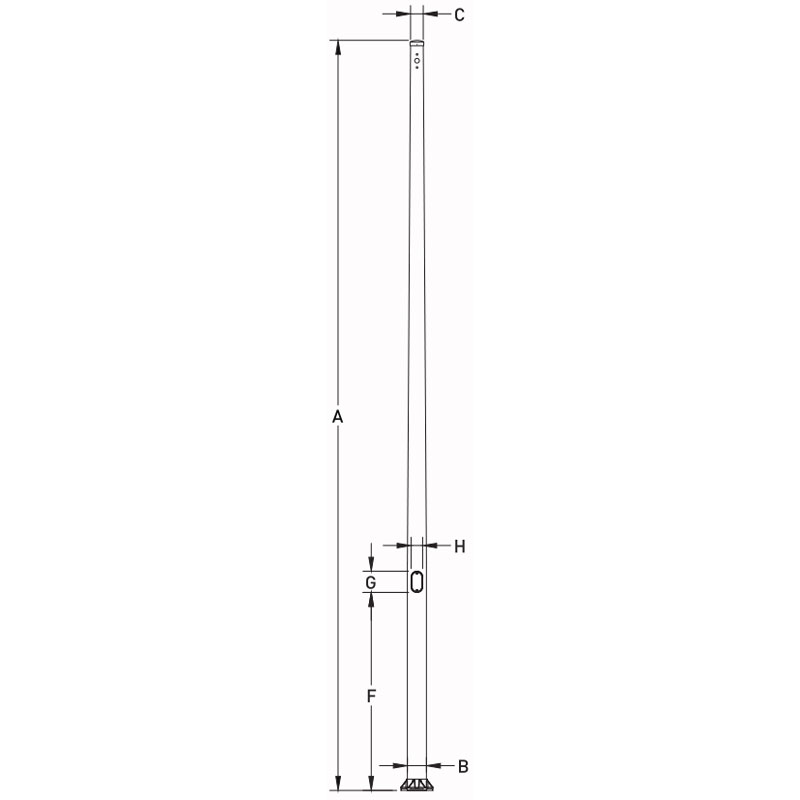

Codice articolo Altezza di montaggio
"Ft"
A 		Diametro inferiore
"In"
B 		Diametro superiore
"In"
C 		Spessore della parete
"In" 		Altezza della porta
"In"
F 		Dimensioni della porta
"In"
H*G 		Piastra di base
"In" 		Dimensione del bullone
"In" 		Cerchio di bulloni
"In" 		Peso approssimativo
"Ibs"
AP-40-30-B-10-X-XX-XXXX 10 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 25.08
AP-40-30-B-12-X-XX-XXXX 12 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 28.74
AP-40-30-B-14-X-XX-XXXX 14 4 3 0.125 18 2*4 8,5*8,5 3/4*17*3 7 32.37
AP-60-40-B-16-X-XX-XXXX 16 6 4 0.125 18 3*5 10*10 1*36*4 9-10 54.77
AP-60-40-C-16-X-XX-XXXX 16 6 4 0.156 18 3*5 10*10 1*36*4 9-10 66.12
AP-60-40-D-16-X-XX-XXXX 16 6 4 0.188 18 3*5 10*10 1*36*4 9-10 77.5
AP-60-40-B-18-X-XX-XXXX 18 6 4 0.125 18 3*5 10*10 1*36*4 9-10 60.24
AP-60-40-C-18-X-XX-XXXX 18 6 4 0.156 18 3*5 10*10 1*36*4 9-10 72.96
AP-60-40-D-18-X-XX-XXXX 18 6 4 0.188 18 3*5 10*10 1*36*4 9-10 85.28
AP-60-40-B-20-X-XX-XXXX 20 6 4 0.125 18 3*5 10*10 1*36*4 9-10 64.78
AP-60-40-C-20-X-XX-XXXX 20 6 4 0.156 18 3*5 10*10 1*36*4 9-10 78.62
AP-60-40-D-20-X-XX-XXXX 20 6 4 0.188 18 3*5 10*10 1*36*4 9-10 92.49
AP-60-40-D-25-X-XX-XXXX 25 6 4 0.188 18 3*5 10*10 1*36*4 9-10 112.95
AP-70-40-C-25-X-XX-XXXX 25 7 4 0.156 18 4*6 11*11 1*36*4 10-11 114.05
AP-70-40-D-25-X-XX-XXXX 25 7 4 0.188 18 4*6 11*11 1*36*4 10-11 134.27
AP-80-45-C-25-X-XX-XXXX 25 8 4.5 0.156 18 4*6 12*12 1*36*4 11-12 126.7
AP-80-45-D-25-X-XX-XXXX 25 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 149.76
AP-70-40-D-30-X-XX-XXXX 30 7 4 0.188 18 4*6 11*11 1*36*4 10-11 156.62
AP-80-45-D-30-X-XX-XXXX 30 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 175.27
AP-80-45-E-30-X-XX-XXXX 30 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 228.18
AP-10-60-D-30-X-XX-XXXX 30 10 6 0.188 18 4*8 13*13 1*48*4 13-15 225.6
AP-10-60-E-30-X-XX-XXXX 30 10 6 0.25 18 4*8 13*13 1*48*4 13-15 291.8
AP-80-45-D-35-X-XX-XXXX 35 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 197.11
AP-80-45-E-35-X-XX-XXXX 35 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 257.08
AP-10-60-D-35-X-XX-XXXX 35 10 6 0.188 18 4*8 13*13 1*48*4 13-15 252.94
AP-10-60-E-35-X-XX-XXXX 35 10 6 0.25 18 4*8 13*13 1*48*4 13-15 327.96
AP-80-45-D-40-X-XX-XXXX 40 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 220.97
AP-80-45-E-40-X-XX-XXXX 40 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 288.65
AP-10-60-D-40-X-XX-XXXX 40 10 6 0.188 18 4*8 13*13 1*48*4 13-15 282.54
AP-10-60-E-40-X-XX-XXXX 40 10 6 0.25 18 4*8 13*13 1*48*4 13-15 367.14
